La diversité de nos rondelles ondulées standard, apporte, aux services "moyens industriels", "recherche et développement" et "production" une réponse rapide pour le choix d'un type de rondelles. Les caractéristiques détaillées offrent un gain de temps.

Page d'accueil Sommaire ressorts Rondelles Belleville Ajoutez aux favoris ce site Si vous utilisez Netscape faire Ctrl+D Recommandez ce site à un ami ou collègue   Demande documentation Téléchargement documentation

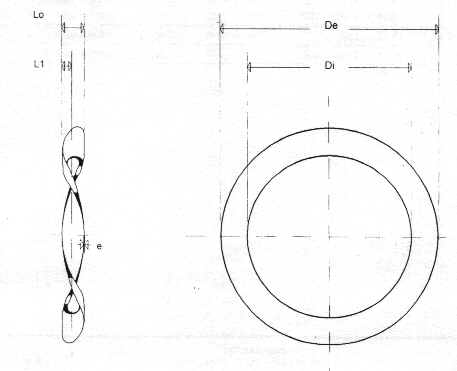

Matière Acier à ressort, trempé à haute teneur en carbone. Finition - Acier bleui. Utilisation Compensation d'une charge axiale sous une déflexion minimale. Fonctionnement optimal des roulements. Rattrapage de jeu. Réglage de la pression entre deux pièces : limitateurs de couple, serrage, etc. Calage des roulements en sortie d'arbre d'un moteur électrique.   Catalogue en ligne rondelles ondulées standard   Symboles Di = Diamètre intérieur à plat, en mm De = Diamètre extérieur à plat, en mm Lo = Hauteur libre, en mm P1 = Charge, en Kg e = Epaisseur, en mm Diamètre extérieur de mm Diamètre intérieur Di mm Epaisseur e mm Charge mini P1 mm Hauteur Libre Lo mm Réf. roulement Référence N° Groupe de prix 9.50 4.50 0.20 1.50 1.50 623 RO-00950-00450-020 A 12.50 7.50 0.20 2.00 1.50 624 RO-01250-00750-020 A 15.50 10.50 0.15 2.00 1.50 634 RO-01550-01050-015 A 15.50 10.50 0.15 2.50 1.50 625 RO-01550-01050-015B A 18.50 13.00 0.20 3.00 2.00 626, 627, 635 RO-01850-01300-020 A 20.50 15.00 0.23 3.00 2.00 E 6 RO-02050-01500-023 A 21.50 16.00 0.23 3.50 2.00 608, E 7, 627 RO-02150-01600-023 A 23.50 17.00 0.25 3.50 3.00 E 8, 609 RO-02230-01700-025 A 25.50 19.00 0.28 4.00 3.00 629 RO-02550-01900-028 A 25.50 19.00 0.30 4.50 3.00 6000 RO-02550-01900-030 A 27.50 21.00 0.30 4.00 3.00 E 9, E 10 RO-02750-02100-030 A 27.50 21.00 0.30 5.50 3.00 6001 RO-02750-02100-030B A 29.50 23.00 0.30 4.50 3.50 6200, E 13 RO-02950-02300-030 A 31.50 25.00 0.33 4.50 3.50 98200 RO-03150-02500-033 A 31.50 26.00 0.35 5.50 3.50 6201, E12 RO-03150-02500-035 A 31.50 25.00 0.38 7.00 3.50 6002 RO-03150-02500-038 A 34.50 28.00 0.40 7.00 3.50 6202, E 15, 6300 RO-03450-02800-040 A 34.50 28.00 0.40 8.00 3.50 6003 RO-03450-02800-040B B 36.50 30.00 0.38 5.50 4.00 6301 RO-03650-03000-038 B 36.50 30.00 0.43 7.00 4.00 98202 RO-03650-03000-043 B 37.50 31.00 0.40 7.50 4.00 RO-03750-03100-040 B 39.50 33.00 0.43 8.00 4.00 6203, 7203, 98302 RO-03950-03300-043 B 41.50 33.50 0.35 7.00 4.00 6302 RO-04150-03350-035 B 41.50 33.50 0.40 9.00 5.00 6004, 98204 RO-04150-03350-040 B 43.50 35.50 0.40 8.00 5.00 BO 17 RO-04350-03550-040 B 46.50 38.50 0.40 8.00 5.00 6303 RO-04650-03850-040 B 46.50 38.50 0.46 9.00 5.00 6204, 7204 RO-04650-03850-046 B 46.50 38.50 0.40 11.50 5.00 6005 RO-04650-03850-046B B 51.50 42.00 0.40 9.00 5.50 6304, 98304 RO-05150-04200-040 B 51.50 42.00 0.46 11.50 5.50 6205, 7205, 98205 RO-05150-04200-046 B 54.50 43.50 0.50 13.50 5.50 6006 RO-05450-04350-050 B 61.50 50.50 0.46 8.00 5.50 6403 RO-06150-05050-046 B 61.50 50.50 0.50 11.50 5.50 6305, 98305 RO-06150-05050-050 B 67.50 50.50 0.56 13.50 5.50 6206, 7206, 6007 RO-06150-05050-056 B 67.50 55.00 0.46 18.00 6.50 6008 RO-06750-05500-046 B 69.50 57.00 0.46 16.00 6.50 98207 RO-06950-05700-046 C 71.50 59.00 0.56 13.50 6.50 6306, 98306, 6404 RO-07150-05900-056 C 71.50 59.00 0.56 16.00 6.50 6207, 7207 RO-07150-05900-056B C 74.50 62.00 0.56 20.50 7.00 6009 RO-07450-06200-056 C 79.50 63.50 0.61 16.00 7.00 6307, 98307, 6405 RO-07950-06350-061 C 79.50 63.50 0.61 18.00 7.00 6208, 7208, 98208, 6010 RO-07950-06350-061B C 84.50 67.00 0.61 20.50 8.00 6209, 7209, 98209 RO-08450-06700-061 C 89.50 72.00 0.61 13.50 8.00 6406 RO-08950-07200-061 C 89.50 72.00 0.61 18.00 8.00 6308, 93308, 6210, 7210, 98210 RO-08950-07200-061B C 89.50 72.00 0.71 25.00 8.00 6011 RO-08950-07200-071 C 94.50 75.50 0.56 27.00 8.50 6012 RO-09450-07550-056 C 99.50 80.50 0.71 20.50 8.50 6309, 98309, 6211, 7211, 6013, 6407 RO-09950-08050-071 C 104.50 85.50 0.71 27.00 8.50 RO-10450-08550-071 PSD 109.50 90.50 0.71 23.00 9.50 6310, 98310, 6212, 7212, 6014, 6408 RO-10950-09050-071 PSD Diamètre extérieur de mm iamètre intérieur Di mm Epaisseur e mm Charge mini P1 mm Hauteur Libre Lo mm éf. roulement Référence N° Groupe de prix 114.50 95.50 0.81 29.50 9.50 6015 RO-11450-09550-081 PSD 116.50 97.50 0.76 25.00 9.50 RO-11650-09750-076 PSD 119.50 100.50 0.81 25.00 9.50 6311, 6213, 6409, 7213 RO-11950-10050-081 PSD 124.50 100.50 0.81 32.00 9.50 6214, 7214, 6016 RO-12450-10050-081 PSD 126.50 107.50 0.86 27.00 9.50 RO-12650-10750-086 PSD 129.50 110.50 0.81 27.00 9.50 6312, 6410 RO-12950-11050-081 PSD 129.50 114.00 0.81 34.00 9.50 6215, 7215, 6017 RO-12950-11050-081B PSD 134.50 116.00 0.91 36.50 11.00 RO-13450-11400-091 PSD 136.50 119.00 0.91 29.50 11.00 RO-13650-11600-091 PSD 139.50 119.00 0.91 29.50 11.00 6313, 6216, 608, 6411 RO-13950-11900-091 PSD 144.50 144.00 1.10 43.00 11.00 6019 RO-14450-14400-110 PSD 149.50 129.00 1.00 32.00 11.00 6314, 6217, 6020, 6412 RO-14950-12900-100 PSD 156.50 136.00 1.00 34.00 12.00 RO-15650-13600-100 PSD 159.50 139.00 1.00 34.00 12.00 6315, 6218, 6021, 6413 RO-15950-13900-100 PSD 169.50 149.00 1.00 36.50 12.00 6316, 6219, 6022 RO-16950-14900-100 PSD 179.50 159.00 1.00 38.50 12.00 6317, 6220, 6024, 6414 RO-17950-15900-100 PSD 189.50 167.00 1.20 41.00 12.00 6415, 6318, 6221 RO-18950-16700-120 PSD 199.50 177.00 1.20 43.00 12.00 6416, 6319, 6222 RO-19950-17700-120 PSD 209.50 185.50 1.42 38.50 12.50 6417, 6223 RO-20950-18550-142 PSD 214.50 190.50 1.40 45.50 12.50 6320, 6224 RO-21450-19050-140 PSD 219.50 195.50 1.40 72.60 12.50 RO-21950-19550-140 PSD 224.50 200.50 1.40 47.60 12.50 6321, 6418 RO-22450-20050-140 PSD 229.50 200.50 1.40 59.00 12.50 6226 RO-22950-20050-140 PSD 239.50 214.00 1.40 50.00 14.50 6322 RO-23950-21400-140 PSD 249.50 224.00 1.40 63.50 14.50 6228, 6323 RO-24950-22400-140 PSD 259.50 234.00 1.40 54.50 14.50 6324 RO-25950-23400-140 PSD 269.50 242.50 1.40 68.00 15.00 6230 RO-26950-24250-140 PSD 279.50 252.50 1.40 59.00 15.00 6326 RO-27950-25250-140 PSD
